本設備主要用于矽鋼片剪切，是生產電力變壓器、電抗器鐵芯的專用數控設備，能自動將硅鋼片剪切成符合圖紙要求的各種片型，如直角、斜角、直角加斜角、沖孔、沖V口以及各種步進功能等。其特點：

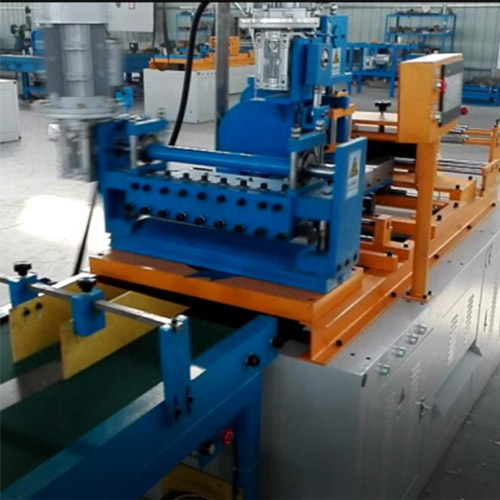

擺剪機（全伺服）
運動控制：采用PLC控制器，觸摸屏操作，簡單方便。
理料方式：采用輸送帶傳輸，整齊的落到收料架上。
裁剪動力：采用變頻電機控制技術，速度快，噪音小，壽命長。
送料動力：采用大扭矩交流同步伺服電機，具有響應快，定位精度高，低噪音，制動熱損小，壽命長的特點。
軌道定位：采用步進電機拖動滾珠絲杠調整沖孔位置，直線導軌，中心點位，準確快速。
壽命保證：本設備標準件均為進口配件，基礎加工裝配精度高，大限度延長設備壽命。
本設備可完成疊鐵式全斜接縫鐵芯片以及各種片型的自動生產。
項目 | 參數 |
剪切料寬 | 40-800mm |
剪切料厚 | ≤0.35mm |
剪切片長 | 300-5000mm |
送料速度 | 240m/min |
剪切毛刺 | ≤0.02mm |
剪切精度 | ±0.05mm |
剪切片長允差 | ±0.1 |
剪切速度 | 25-60片/min |
剪刀材質 | 合金（50-100萬次） |
料卷內孔直徑 | φ500mm |
料卷外圍直徑 | ≤1000mm |
料卷重量 | 小于等于1500kg |
開卷機卷筒的漲縮范圍 | φ460-520 |
電控系統 | PLC |
操作界面 | 觸控彩屏 |
開卷調速方式 | 無級調速 |
送料驅動 | 伺服系統 |
剪切驅動 | 伺服系統 |
整機總功率 | 1kw |
如果您想進一步了解擺剪機以及擺剪機價格等信息，身為橫剪機廠家，我們一定會站在專Y的角度為您進行答疑解惑。
