硅鋼片自動橫剪機的在生產中運用很頻繁，它可以自由調節剪切機的剪切速度、剪切深度，數控剪切機體內的電腦工控機進行控制，穩定可靠工作，按照本實用新型設計主題所制作的數控橫剪機，必將給電子、電器、電機行業的矽鋼片、鋼帶剪切帶來積極的使用效果。那您知道它是如何組成的嗎，下面橫剪機廠家帶大家一起來探討一下。

硅鋼片自動橫剪機工藝過程︰將卷料放開，歷經伺服電機定長送料，透過各種剪切沖壓刀具，剪切成符合圖紙要求的各種片型，接著歷經輸送料裝置，整潔地疊摞于工作臺之上，完成片型加工。

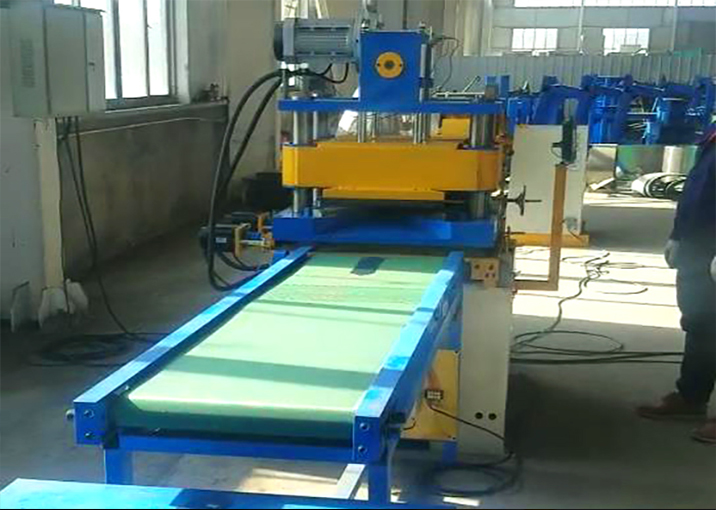

硅鋼片自動橫剪機設備組成：1、變頻開卷機；2、緩沖區；3、軌道定位機構；4、交流伺服送料機構；5、龍門液壓裝置；6、理料機構；7、控制系統。

（1）電腦工控機：臺達pic主機點數20，4k step內存，30khz高速公路計數。觸摸屏：操作人員透過觸摸即可完成片數、長度、速度、等參數修正等操作。

（2）送料系統：滾輪選用高硬度磨具鋼，滾輪軸承位改由數控線切割精制因而成，加上光學聯軸器。

（3）磨具系統：本機器選用精沖模磨具架， 保證模具的要求。可以調節剪切機的剪切速度、剪切深度。

（4）液壓系統：高速?zèng)_壓系統。使得本機器低沖壓次數高的同時，壓力穩定性不減，切刀可以隨刀架兩邊移動。

（5）理料架：本機器新加理料功能，疊厚可定量輸出，使得本機器更加省人工，操作越來越簡單。

（6）設定送料長度，電腦工控機透過電機驅動器和伺服電機連接，做送料動作，送料完成，之后電腦工控機操作液壓系統推動刀具剪切。剪切到設定量之后機器暫停，理料架輸送帶送料。上切刀透過步進電機驅動之后，使之上切刀定位準確，伺服電機啟動力矩小，并且可以調節剪切機的剪切速度、剪切深度。
