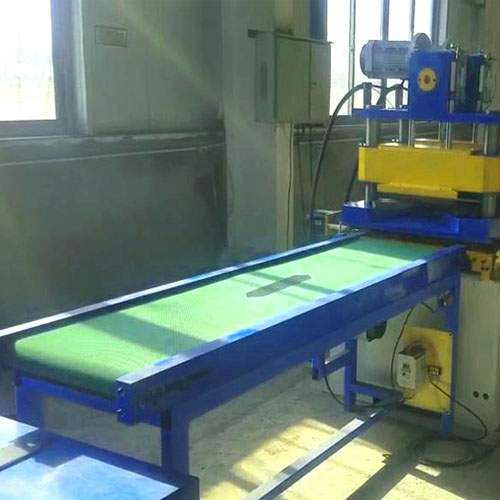

橫剪機能自動將矽鋼片剪切成符合圖紙要求的各種中柱片型。其特點
1. 裁剪動力：采用國變頻電機控制技術，速度快，噪音小，壽命長。
2. 送料動力：采用大扭矩交流同步伺服電機，具有響應快，定位精度高，低噪音，制動熱損小，壽命長的特點。
3. 軌道定位：采用步進電機拖動滾珠絲杠直線導軌調整兩V刀尖端的橫向距離。中心送料定位，準確方便。
4. 運動控制：采用的PLC控制器，觸摸屏操作，簡單方便。
5. 理料方式：采用輸送帶傳輸，整齊的落到收料架上。
6. 壽命保證：本中柱橫剪機設備標準件均為名優配件，基礎加工裝配精度高，延長設備使用壽命。
項目 | 參數 |
剪切料寬 | 40-300mm |
剪切料厚 | ≤0.35mm |
剪切片長 | 300-1600mm |
送料速度 | 220m/min |
剪切角度 | 90°雙向斜角 |
剪切毛刺 | ≤0.02mm |
剪切精度 | ±0.2mm |
剪切片長允差 | ±0.1 |
剪切速度 | 35-40片/min |
剪刀材質 | 合金（50-100萬次） |
料卷內孔直徑 | φ500mm |
料卷外圍直徑 | ≤1000mm |
料卷重量 | 小于等于1500kg |
開卷機卷筒的漲縮范圍 | φ460-520 |
電控系統 | PLC |
操作界面 | 觸控彩屏 |
開卷調速方式 | 無級調速 |
送料驅動 | 伺服系統 |
剪切驅動 | 伺服系統 |
整機總功率 | 5kw |
