本設備主要用于矽鋼片直角剪切及沖孔，一次成型，是生產變壓器、電抗器鐵芯的專用數控設備，能自動將硅鋼片剪切成符合圖紙要求的各種直角片型。

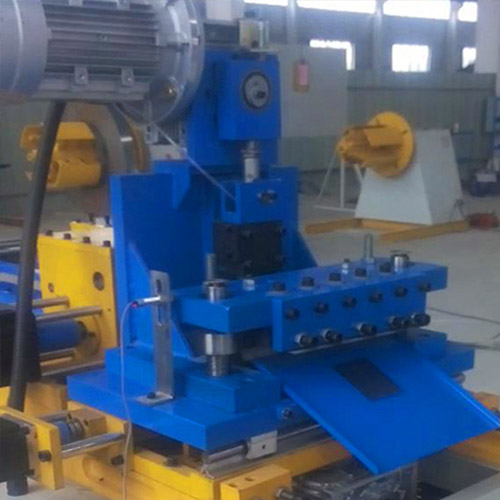

橫剪機（直切）
其特點：
裁剪動力：采用變頻電機控制技術，速度快，噪音小，壽命長
送料動力：采用大扭矩交流同步伺服電機，具有響應快，定位精度高，低噪音，制動熱損小，壽命長的特點
軌道定位：采用步進電機拖動滾珠絲杠調整沖孔位置，直線導軌，中心點位，準確快速。
運動控制：采用先J的PLC控制器，觸摸屏操作，簡單方便。
理料方式：采用輸送帶傳輸，整齊的落到收料架上
壽命保證：本設備標準件均為進口名優配件，基礎加工裝配精度高，大限度延長設備壽命
項目 | 參數 |
剪切料寬 | 40-500mm |
剪切料厚 | ≤0.35mm |
剪切片長 | 300-3500mm |
送料速度 | 240m/min |
剪切毛刺 | ≤0.02mm |
剪切精度 | ±0.05mm |
剪切片長允差 | ±0.1 |
剪切速度 | 60-150片/min |
剪刀材質 | 合金（50-100萬次） |
料卷內孔直徑 | φ500mm |
料卷外圍直徑 | ≤1000mm |
料卷重量 | 小于等于1500kg |
開卷機卷筒的漲縮范圍 | φ460-520 |
電控系統 | PLC |
操作界面 | 觸控彩屏 |
開卷調速方式 | 無級調速 |
送料驅動 | 伺服系統 |
剪切驅動 | 電動系統 |
整機總功率 | 1.5kw |
想了解更多橫剪線、數控橫剪機等信息，歡迎前來咨詢。
